螺盛盾|几个动态图让你秒懂螺盛盾压铆工艺

在很多场合，需要在钣金零件上安装其他零件或者部件。如面板上可以安装按钮、开关，或其他电子器件，也有可能会在不能钣金之间连接。为更加方便可靠进行安装连接，常用到的一种是压铆工艺。

  原理是通过压花齿压入钣金的预置孔位，一般而言预置孔的孔径略小于压铆螺母的压花齿，通过压力使压铆螺母的花齿挤入板内使导致孔的的周边产生塑性变形，变形物被挤入导向槽，从而产生锁紧的效果。

        压铆工艺原理是通过压花齿压入钣金的预置孔位，一般而言预置孔的孔径略小于压铆螺母的压花齿，通过压力使压铆螺母的花齿挤入板内使导致孔的的周边产生塑性变形，变形物被挤入导向槽，从而产生锁紧的效果。以下动图让你更了解螺盛盾压铆工艺。

1.螺盛盾压铆螺母

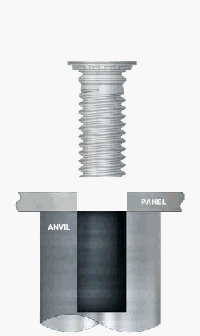

2.螺盛盾压铆螺钉

3.螺盛盾压铆螺柱

压铆工序的质量控制

  1、压铆工序加工内容：压铆螺母、螺钉、螺柱及定制五金压铆件（导向销、定位支撑柱等）、静电手碗座、压铆扳手等。

  2、压铆件的材质、规格型号必须与图纸相符，不得压错规格；

  3、压铆前必须及时确认产线用的压铆件外标识及包装袋里的实物(材质、规格型号)是否符合图纸要求，包装袋里是否有混料现象。

  4、压铆后对产品上的压铆件的材质、规格型号及螺纹进行随机抽样检查，是否符合图纸要求，有无漏压、错压，位置压错，压混等现象。

  5、压铆后压铆件四周不得或凸起或凹陷明显变形，不得有明显的表面处理无法遮盖的压印或模印。

  6、压铆后不得倾斜压铆件不得松动、脱落，必须检测其牢固性；其推拉力及扭力值必须符合其规格压铆件的PEM规定的要求。

  7 、压铆后压铆件的螺纹必须合格，通规通，止规止。

  8、对于离产品边缘或孔周边较近的压铆件压铆后会造成产品边缘或孔周边明显变形，根据变形，涨料的情况来采取相应的措施（比如校形，或打磨），来达到图纸尺寸、外观要求。

  9 、压铆后不得出现压歪，压偏现象，必须保证螺纹与其所对应的孔是同心的。

  10、对于处在折弯边或模具成形边较近的压铆件要重点关注,尤其是螺纹,外观(变形)要重点检测。

  11、单个产品压铆螺柱、螺钉数量比较多，部分产品会制作专用治具进行压铆，另需做专用检具检验是否有漏压或错压等不良缺陷；

  12、压铆完成后需检验其平面度是否在范围内,若超标需转入钳工校形处理。
