螺盛盾,螺焊柱焊接作业指导，懂的人都收藏了！

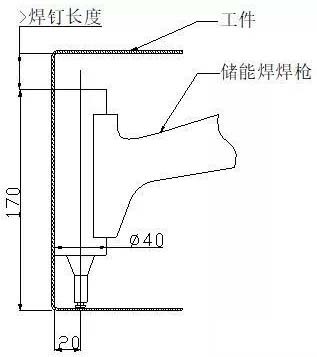

为了科学地提高产品加工质量，也为了明确员工对储能焊工序的操作和检查工作，特制定此作业指导。本作业指导书适用于公司所有采用储能焊方式的螺钉及螺母柱，下图是储能焊焊枪的加工范围，供设计参考。

1、焊接原理：螺柱正对母材被焊枪加速到以0.5-1米/秒的速度运动，与此同时，电容电瓶也充好了电；零件放电尖端接触母材产生放电电流，放电尖端被瞬间强大的电流加热并蒸发；电弧引燃，在1-2毫秒内使母材熔化；焊接螺柱熔入焊接熔池；热量很快被母材吸收使熔池凝固从而完成焊接。

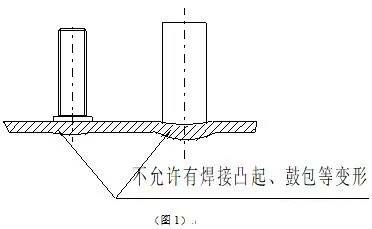

2、施焊前准备：为了保证产品的外观质量，避免焊后零件背面起包，现要求壁厚≤1.5 mm的零件必须放于平板之上进行储能焊；对于壁厚≥2 mm的零件可以不放于平板之上，但要保证焊后零件表面平整，没有焊接凸起变形及人为凸包（如图1所示）。

3.螺焊柱焊接的基本原则：

3.1、工件表面应干净，没有油或油脂。

3.2、工件表面涂料，例如锌、锈、漆，对焊接质量有严重影响甚至无法焊接。因此对于敷铝锌板材料，焊接前先用砂轮机将焊接部位轻微打磨一小面积将涂层去除，焊接后应将打磨部位涂漆加以保护。

3.3、零件母材必须适于焊接。

3.4、高碳钢或易切削钢不能被焊接。

3.5、螺焊柱材质一般采用10#~15#钢，螺焊柱尺寸必须符合要求，引弧尖端的精确度对焊接质量有直接的影响。

3.6、在开始生产前，应对零件进行试焊。

4、选择储能焊机的工艺参数。储能焊的充电电压工艺参数见表1，其适用于目前常加工的螺柱零件，具体的参数应根据试焊的效果确定，原则上先保证零件的焊接强度，然后兼顾零件正面无加工痕迹：目前结构公司所用的普通焊接螺钉型号有：M5×12（外圆φ5）、M6×15（外圆φ6）， 焊接螺母型号有：M5×14（外径φ8）、M6×16（外径φ8）。
