螺盛盾,钣金加工质量检验标准和方法,很实用

发布人:admin    发布时间:2018/4/16 14:58:41    次浏览



  钣金加工检验标准主要目的是规范钣金结构件的检验标准,以使各过程的产品质量得以控制。本标准适用于各种钣金结构件的检验,图纸和技术文件并同使用。以技术规范和客户要求为准。


冲裁检验标准

  对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。图纸中未明确标明之尖角(除特别注明外)均为R1.5。冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 毛刺:冲裁后毛刺高L≤5%t(t为板厚)。划伤、刀痕:以用手触摸不刮手为合格,应≤0.1。



折弯检验标准

毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。除特别注明外,折弯内圆角为R1。

压印:看得到有折痕,但用手触摸感觉不到(可与限度样板相比较)。2.3折弯方向、尺寸与图纸一致。

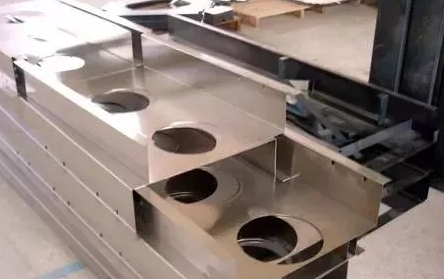

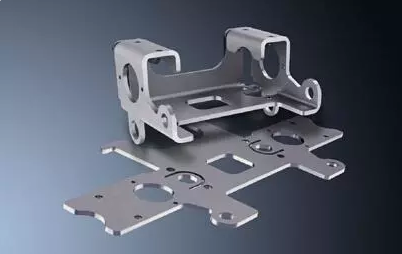

钣金加工件检验标准

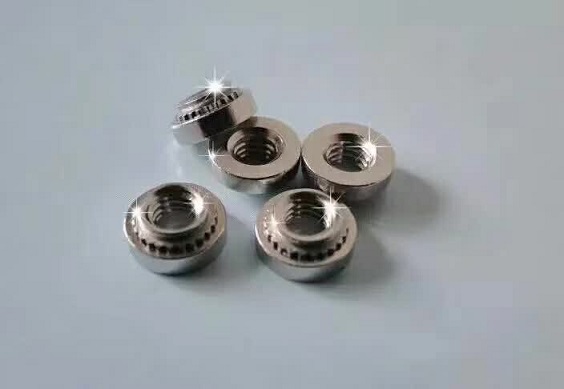

 压铆件 压铆螺母(柱)、压铆螺钉、涨铆螺母(柱)、拉铆螺母等,压上零部件后,螺纹不得变形(螺母或螺钉能自由进出,顺畅无卡滞现象),压铆件应与板面相平,不允许凸起或凹进(手感触摸应平滑),压铆件与板面垂直,压铆后压铆区无有变形、猪嘴现象,拉包的高度、壁厚应均匀一致,顶部不应有毛刺。


焊接

1、 焊缝应牢固、均匀,不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。焊缝长度、高度不均不允许超过长度、高度要求的10%。

2、焊点要求:焊点长度8~12mm,焊点位置要对称,上下位置要统一。如加工图纸上对焊点有特殊要求,按图纸执行。

3、 点焊间距小于50mm,焊点直径小于φ5,焊点布置均匀, 焊点上压痕深度不超过板材实际厚度15%,且焊接后不能留有明显的焊疤。

4、 焊接后,其它非焊接部位不允许有被焊渣、电弧损伤现象,表面焊渣、飞溅物需清除干净。
5、 焊接后,零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷,内表面的缺陷应不明显及不影响装配。门板、面板等重要零件还应去除焊后应力,防止工件变形。

6、 焊接零件外表面应磨平,若为喷粉件、电镀件,焊后打磨粗糙度为Ra3.2~6.3,喷漆件为Ra6.3~12.5。


  钣金加工检验标准与操作主要有应对图纸进行检查,以便检查折弯等操作工序的方向是否正确,是否有错误,还有就是资料、板厚等是否正确,以及尺寸是否能够得到保证等。如果要进行电镀的话,则是要求工作等的表面应处理干净才行,而且不能有缺陷问题。如果,则应及时进行处理和解决。 如果工作有质量问题,或是表面有缺陷的话,那么应检查其是否能够进行处理解决,是否会影响到后而的加工等。如对加工有影响的话,那么则不能进行加工操作。 成品加工完毕后,应进行必要的检验与检查,是否存在问题等。
