螺盛盾, 压铆件扭力检验测试规范，钣金们快收藏！

1、 统一和规范本公司螺盛盾及其供应商对压铆螺母柱、压铆螺钉及压铆螺母的检验方法和检验标准，为IQC\IPQC提供检验依据。

2、适用于本公司所有的平齐型压铆螺钉、压铆螺母及压铆螺母柱的来料检验及制程检验。

3、引用标准： GB/T 16823.3-1997         螺纹紧固件拧紧试验方法

4、检验测试工具：数显扭力扳手、扭力批

5、六角平齐型压铆螺钉拧紧试验方法：

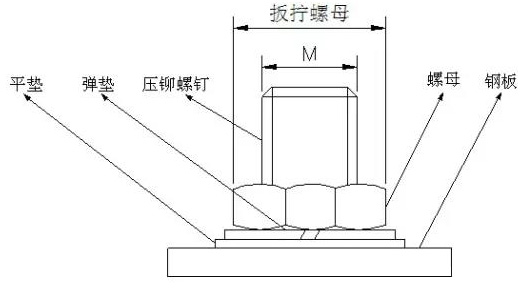

6、检验装置如下图：

7、试验方法：

把所需要检验的六角平齐型压铆螺钉压入钢板，然后按次装上平垫、弹垫、螺母。

用扭矩可调手批对螺母进行拧紧。

试件：在试验中使用的均为实际采用的六角平齐型压铆螺钉、螺母、标准弹垫和标准平垫。

8、试验条件：

   在试验中，扳拧螺母时，压铆螺钉不得转动；试验中标准垫片不得转动。

实验结果判定：在标准的拧紧力矩的作用下，压铆螺钉不可出现滑丝，螺钉断裂，螺钉端面变形等缺陷。

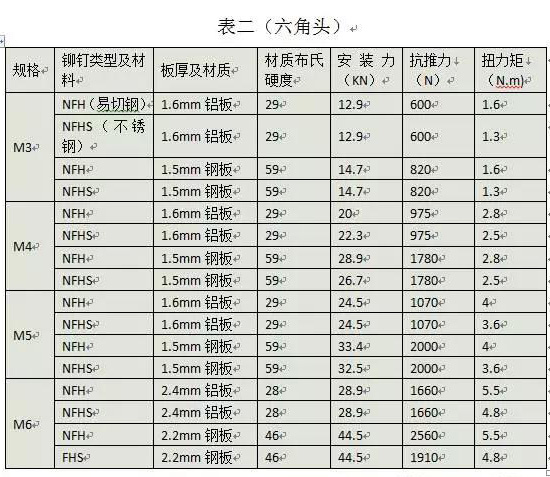

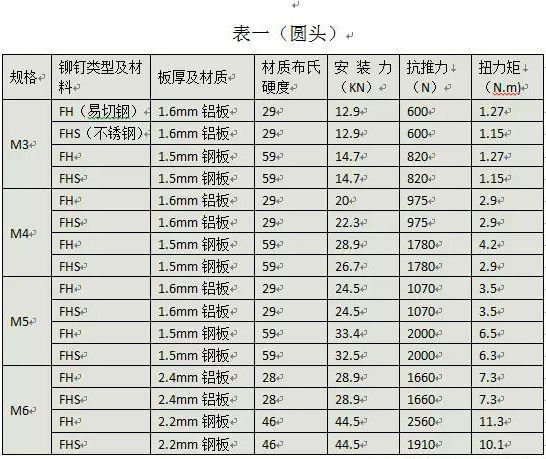

压铆螺钉拧紧力矩规范（附表一、二）

9、压铆螺母拧紧试验方法：

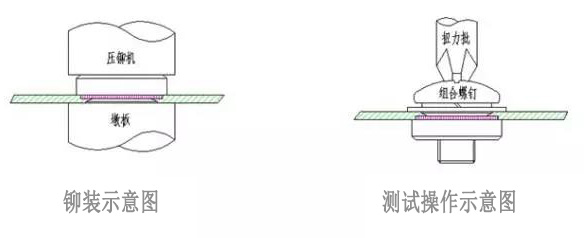

检验装置如下图：

10、 试验方法：

  把所需要检验的压铆螺母如上图压入钢板，然后装上组合螺钉。

  用扭矩可调手批对螺母进行拧紧。

11、试件：

   在试验中使用的均为来料中随机抽取的实际使用的压铆螺母、标准组合螺钉。

12、试验条件：

13、在试验中，扳拧组合螺钉时，压铆螺母不得转动；试验中标准垫片不得转动。6.5实验结果判定：在标准的拧紧力矩的作用下，压铆螺母不可出现滑丝，转动，螺母端面变形等缺陷。

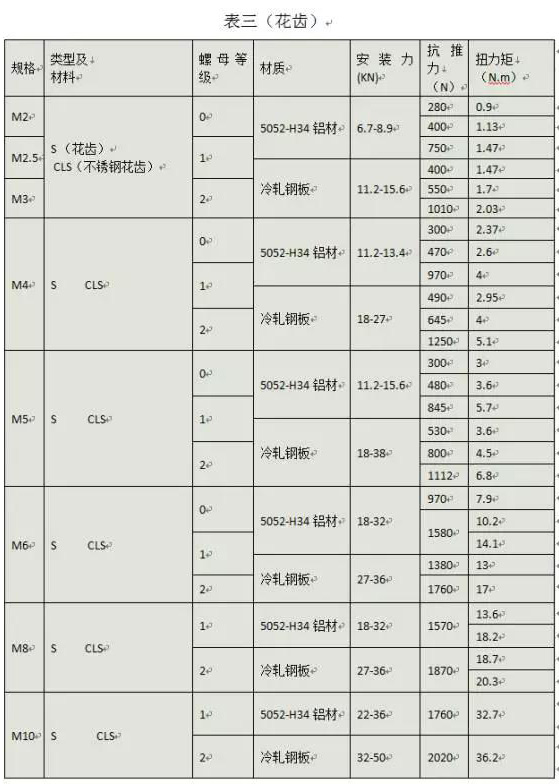

压铆螺母推力及扭力规范（附表三）

14、压铆螺母柱拧紧试验方法：

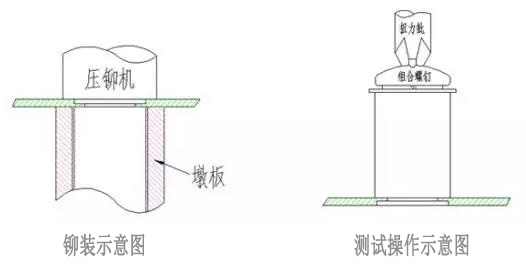

 检验装置如下图：

15、 试验方法：

     把所需要检验的压铆螺母柱如上图压入钢板，然后装上组合螺钉。

     用扭矩可调手批对螺母进行拧紧。

16、 试件：

     在试验中使用的均为来料中随机抽取的实际使用的压铆螺母柱、标准组合螺钉。

17、试验条件：

      在试验中，扳拧组合螺钉时，压铆螺母柱不得转动；试验中标准垫片不得转动。

18、 实验结果判定：

       在标准的拧紧力矩的作用下，压铆螺母不可出现滑丝，转动，螺母柱端面变形等缺陷。

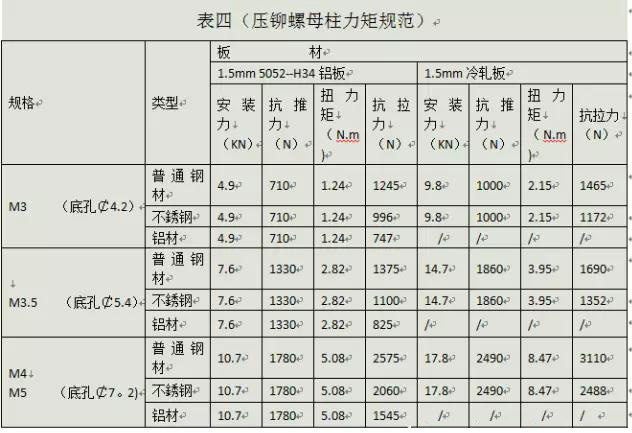

19、压铆螺母柱扭力规范（附表四）
