螺盛盾, 压铆螺母紧固件氢脆原因与去氢方法

      氢脆，在制造业中时常会遇到，氢脆是紧固件产品压铆螺母 螺柱 螺丝表面处理中最严重的质量隐患之一,析氢严重的零件在使用过程中就可能断裂,造成严重的事故。技术人员进行压铆螺母 螺柱 螺丝等紧固件产品表面处理必须掌握避免和消除氢脆的技术,以使氢脆的影响降低到最低限度。

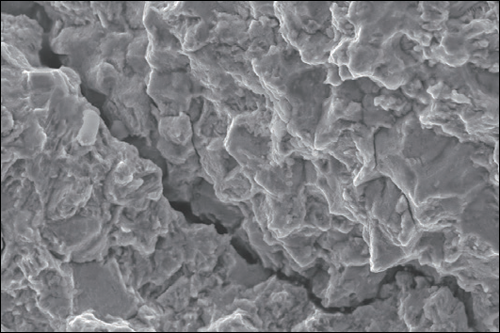

  氢脆通常表现为钢材的塑性显著下降， 脆性急剧增加，并在静载荷下经过一段时间后发生破裂破坏的趋势。曾经出现过汽车弹簧、垫圈、螺钉、片簧等镀锌件,在装配之后数小时内陆续发生断裂,断裂比例达40%～50%。某特种产品镀镉件在使用过程中曾出现过批量裂纹断裂,曾组织过全国性攻关,制订严格的去氢工艺。另外,有一些氢脆并不表现为延迟断裂现象,例如:电镀挂具(钢丝、铜丝)由于经多次电镀和酸洗退镀,渗氢较严重,在使用中经常出现一折便发生脆断的现象;猎枪精锻用的芯棒,经多次镀铬之后,堕地断裂;有的淬火零件(内应力大)在酸洗时便产生裂纹。这些零件渗氢严重,无需外加应力就产生裂纹,再也无法用去氢来恢复原有的韧性。
  
  延迟断裂现象的产生是由于零件内部的氢向应力集中的部位扩散聚集,应力集中部位的金属缺陷多。氢扩散到这些缺陷处,氢原子变成氢分子,产生巨大的压力,这个压力与材料内部的残留应力及材料受的外加应力,组成一个合力,当这合力超过材料的屈服强度,就会导致断裂发生。氢脆既然与氢原子的扩散有关,扩散是需要时间的,扩散的速度与浓差梯度、温度和材料种类有关。因此,氢脆通常表现为延迟断裂。  

避免和消除氢脆的措施

  
  1.减少金属中渗氢的数量
  
  在除锈和氧化皮时,尽量采用吹砂除锈,若采用酸洗,需在酸洗液中添加若丁等缓蚀剂;在除油时,采用化学除油、清洗剂或溶剂除油,渗氢量较少,若采用电化学除油,先阴极后阳极;在电镀时,碱性镀液或高电流效率的镀液渗氢量较少。
  
  2.采用低氢扩散性和低氢溶解度的镀涂层
  
  一般认为,在电镀Cr、Zn、Cd、Ni、Sn、Pb时,渗入钢件的氢容易残留下来,而Cu、Mo、Al、Ag、Au、W等金属镀层具有低氢扩散性和低氢溶解度,渗氢较少。在满足产品技术条件要求的情况下,可采用不会造成渗氢的涂层,如达克罗涂覆层可以代替镀锌,不会发生氢脆,耐蚀性提高7～10倍,附着力好,膜厚6～8um,相当于较薄的镀锌层,不影响装配。
  
  3.镀前去应力和镀后去氢以消除氢脆隐患
  
  若零件压铆螺柱 螺母 螺钉经淬火、焊接等工序后内部残留应力较大,镀前压铆螺钉 螺母 螺柱紧固件应进行回火处理,减少发生严重渗氢的隐患。

  对电镀过程中渗氢较多的零件原则上应尽快去氢,因为镀层中的氢和表层基体金属中的氢在向钢基体内部扩散,其数量随时间的延长而增加。新的国际标准草案规定“最好在镀后1h内,但不迟于3h,进行去氢处理”。国内也有相应的标准,对电镀锌前、后的去氢处理作了规定。电镀后去氢处理工艺广泛采用加热烘烤,常用的烘烤温度为150～300℃,保温2～24h。具体的处理温度和时间应根据零件大小、强度、镀层性质和电镀时间的长短而定。去氢处理常在烘箱内进行。镀锌零件的去氢处理温度为110～220℃,温度控制的高低应根椐基体材料而定。对于弹性材料、0.5mm以下的薄壁件及机械强度要求较高的钢铁零件,镀锌后必须进行去氢处理。为了防止“镉脆”,镀镉零件的去氢处理温度不能太高,通常为180～200℃。

应注意的问题
  
  材料强度越大,其氢脆敏感性也越大,这是表面处理技术人员在电镀工艺规范时必须明确的基本概念。国际标准要求抗拉强度σｂ>105kg2的钢材,要进行相应的镀前去应力和镀后去氢处理。

  由于钢材强度与硬度有很好的对应关系,因此,用材料硬度来判断材料氢脆敏感比用强度来判断更为直观、方便。因为一份完善的产品图和机加工工艺都应标注钢材硬度。在电镀中我们发现钢的硬度在HRC38左右时开始呈现氢脆断裂的危险。对高于HRC43的零件,镀后应考虑去氢处理。硬度为HRC60左右时,在表面处理之后必须立即进行去氢处理,否则在几小时之内钢件会开裂。

 

     以上内容就是对压铆螺钉 螺母  螺柱等紧固件氢脆现象作出分析和消除氢脆的措施，希望可以帮到大家，更多资讯请继续关注我们。
